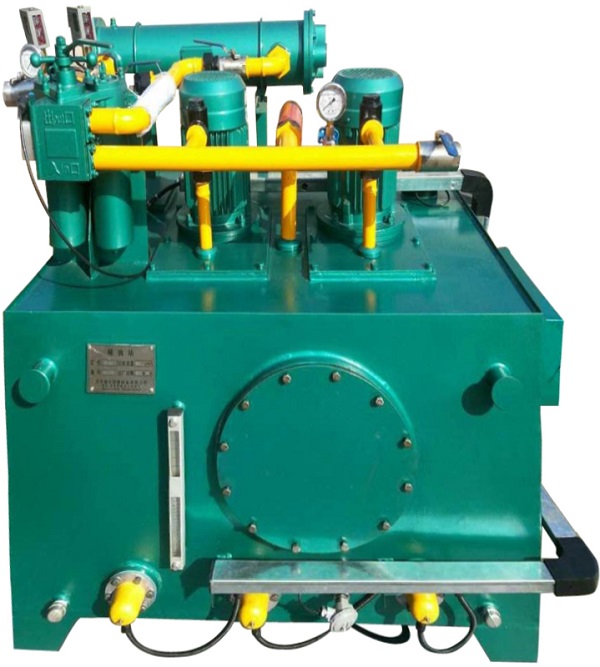

XHZ型系列稀油润滑装置

产品分类： XHZ型系列稀油润滑装置

产品适用于润滑介质粘度为22～460cSt (相当于ISO VG22～460)的稀油循环润滑系统中，如冶金、重型、矿山等行业机械设备的稀油润滑。

订购热线：0513-83783788

跟此产品相关的产品

: XYZ-G型系列稀油站

: GDR型B系列双高（低）压稀油站; 产品适用于润滑介质运动粘度为22～460cSt (相当ISO VG22～460)的稀油润滑系统：例如立磨静压油膜轴承及其它有静压油膜轴承的机械润滑。

: GDR型A系列双高（低）压稀油站; 产品适用于润滑介质运动粘度为22～460cSt (相当ISO VG22～460)的稀油润滑系统；例如装有双滑履动静压轴承的磨机、回转窑等大型设备的稀油循环润滑系统中

产品详情

XHZ型系列稀油润滑装置

一、使用条件

产品适用于润滑介质粘度为22～460cSt (相当于ISO VG22～460)的稀油循环润滑系统中，如冶金、重型、矿山等行业机械设备的稀油润滑。

稀油润滑装置的公称供油压力≤0.5MPa (即出油口压力）：供油温度40±3℃，过滤精度低粘度时为0.08mm；高粘度时为0.12mm；冷却水温度≤30°C；冷却水压力0.2～0.4MPa；冷却器的进油温度为50℃时，油温降≥8℃，蒸汽压力为0.2～0.4MPa；泵的公称压力应不小于0.63MPa (即泵的出口压力）；设有压力罐的稀油润滑装置，其气源压力为0.5～0.6MPa，用户要求油箱用电加热时，可在订货时说明。

XHZ-6.3～125的小型稀油润滑装置为整体出厂；≥160L/min的大中型稀油润滑装置为分部件包装出厂。

二、工作原理

油液山油泵排出经单向阀、截止阀、双筒网式磁芯过滤器及油冷却器后被直接送往润滑点，然后沿着系统的回油总管经回油磁网一体化过滤装置流回油箱。

正常工作时，一台泵工作，一台备用，通过转换开关来控制使之交替互为备用，泵的出口配有安全阀，用以避免油泵过载，此阀设定的开启压力为0.63MPa或稍大。系统的压力由压力控制器控制，当系统压力达到正常调定值时，主机方可启动，当系统压力低于某一调定值时，备用泵自动启动，直到压力恢复正常为止。如系统压力继续降低，低于最低调定值时，发出低压事故报警信号，令主机停车（联锁状态下），延时停油泵，并排除故障。

对于设有压力罐的大中型稀油润滑装置（型号后加"A"),其主要作用是：当泵发生意外事故或突然断电时，储于压力罐内的油液作为临时压力油源向主机设备短时间供油（供油时间长短取决于压力罐储油望及罐中压力），使设备在停止过程中有一定的压力油供给，满足其惯性运转中的润滑需要，以确保主设备的安全。

其控制方式有两种。其一，在系统开始工作以前，首先打开压力罐的进气阀，向罐内填充一定压力的压缩空气，然后启动油泵，油液经气动阀旁通管路上的单向阀进入压力罐，适当调整罐中的空气压力，使压力罐容量的2/3为压缩空气，1/3为润滑油，在罐内油压、气压得到平衡后，关闭进气阀。当系统压力达到正常后，打开气动阀门，压力罐投入工作：当系统发生故障时，压力罐内的油液在压缩空气的作用下向外供油：当液位降至下限时，液位开关发出信号，气动阀门自动关闭，防止压缩空气进入供油管道内。此方式能较好地吸收系统中的油压波动。

其二，压力罐内基本上充满油液，所有进气、放气、进油均通过电气自动控制。正常工作时，进气阀处于关闭状态；当系统发生故障时，进气阀自动打开，同时压力罐进行充气将油液压出，以保证供油压力：当油液降到下限时，气动阀门自动关闭。此方式适用于短时供油需油量较大的系统，但失去调整油压波动的功能。

三、结构特点

1、在双筒网式磁芯过滤器上装有压差控制器，当过滤器进出口压差超过设定值时，压差控制器发出报警信号，通知切换工作筒，以便清洗或更换滤网，此装置设计为润滑介质先过滤后冷却；油粘度较高者也适合。

2、在冷却器的进水口装有一个直读式温度计，用来观察进水温度：装有电磁水阀用来控制冷却水的通或断。在系统的供油口处，装有铂热电阻Pt100,用于控制工作油温；当出口油温高于某一调定的温度（如43℃时，电磁水阀自动开启，冷却器投入工作，直到油温恢复正常为止（如溫度降到40℃以下时电磁水阀自动关闭）。如冷却器已投入工作，系统的油温继续上升，达到设定最高温度时（如45℃),温度控制器发出油温过热报警信号。当冷却器需要更换或维修时，可关闭冷却器的进出口阀门，打开旁路阀门，油液即不经冷却器直接送往润滑点。

3、在油箱上装有铂热电阻Pt100，当油箱油温低于某一调定温度（如35℃时，电加热器自动通电（或蒸汽阀门自动开启），对油液进行加热，直到达到正常工作油温为止。超过另一设定温度（如40℃)时自动切断电加热器（或蒸汽阀门自动关闭）：当油箱中油液的温度低于最低调定温度时，油泵不能启动，需对油箱中油液加热。油箱上装有一个液位开关，当液位达到上限或下限时，液位开关发出报警信号。

4、配有电控柜和仪表盘，观察运行参数方便，可实现自动控制和事故报警。

四、技术参数

型号	公称流里 L/min	油箱容积 m³	电动机		过滤面积㎡	换热面积㎡	冷却水管通径mm	冷却水耗量m³/h	电加热器功率kW	蒸汽管通径m	蒸汽耗量kg/h	压力罐容量m³	出油口通径 mm	回油口通径 mm	重星kg
			极数 ρ	功率 kW

XHZ-6. 3	6.3	0.25	4.6	0. 75	0.05	1.3	25	0.6	3	—	—	—	15	40	320
XHZ-10	10
XHZ-16	16	0.5	4.6	1. 1	0. 13	3	25	1.5	6	—	—	—	25	50	980
XHZ-25	25
XHZ-40	40	1.25	4.6	2.2	0.2	6	32	3.8	12	—	—	—	32	65	1520
XHZ-63	63
XHZ-100	100	2.5	4.6	5.5	0. 40	11	32	7.5	18	—	—	—	40	80	2850
XHZ-125	125
XHZ-160	160	5	4.6	7.5	0.52	20	65	20	根据用户要求可改用电加热器加热油液	25	40	—	65	125	3950
XHZ-200	200
XHZ-250	250	10	4.6	11	0.83	35	100	30		25	65	—	80	150	5660
XHZ-315	315
XHZ-400	400	16	4.6	15	1.31	50	100	45		32	90	—	100	200	7290
XHZ-500	500
XHZ-630	630	20	4.6	18.5	1.31	60	100	55		32	120	—	100	250	8169
XHZ-630A												2			10160
XHZ-800	800	25	4.6	22	2.2	80	125	70		40	140	—	125	250	11550
XHZ-800A												2.5			13/80
XHZ-1000	1000	31.5	6	30	2.2	100	125	90		50	180	—	125	300	13315
XHZ-1000A												3. 15			15500
XHZ-1250	1250	40	6	37	3.3	120	150	110		50	220	—	150	300	15350
XHZ-1250A												4			17960
XHZ-1600	1600	50	6	45	3.3	160	150	145		65	260	—	150	350	20010
XHZ-1600A												5			23020
XHZ-2000	2000	63	8	55	6	200	200	180		65	310	—	200	400	25875
XHZ-2000A												6.3			30300

注：1、型号后加"A"为带压力罐的稀油润滑装置，呈正方形布置。

2、斜齿轮油泵为4级电机；人字齿轮油泵为6极电机；极数应根据介质粘度确定，粘度高时宜选低速。

3、冷却水质采用江河水需经过滤沉淀净化处理，水温不应超过30℃。

五、外形结构、地基土及尺寸

XHZ-6.3～125型稀油润滑装置外形尺寸

型号	A	A1	A2	A3	M	A5	B	B1	B2	B3	B4	B5
XHZ-6. 3	1100	1640	410	70	70	350	700	980	110	235	190	90
XH2-10
XHZ-16	1400	1935	400	80	0	420	850	1250	140	200	0	112
XHZ-25
XH2-40	1800	2400	380	100	35	490	1200	1610	150	300	200	130
XHZ-63
XHZ-100	2400	2980	350	100	100	680	1400	1800	150	450	200	130
XHZ-125

型号	B6	B7	B8	H	H1	H2	H3	H4	H5	H6	H7	H8
XHZ-6.3	150	80	430	590	1240	715	490	230	270	220	290	510
XHZ-10
XHZ-16	125	200	495	650	1300	800	550	250	280	290	360	683
XHZ-25
XHZ-40	160	200	600	890	1540	1060	780	280	400	395	380	775
XH2-63
XHZ-100	100	70	495	1040	1690	1330	920	380	400	370	610	980
XHZ-125

注：1、回油口法兰连接尺寸按JB/T 81《凸面板式平焊钢制管法兰》（PN=1MPa）的规定。

2、上列稀油润滑装置均无地脚螺栓孔，就地放置即可。
