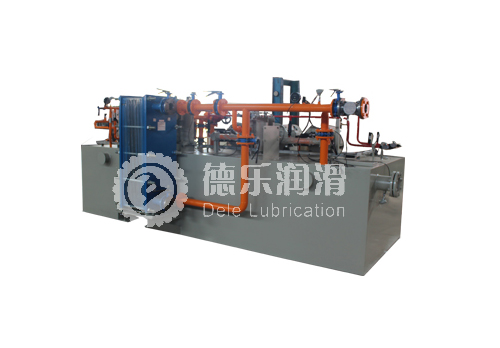

GXYZ型A系列高（低）压稀油站
一、使用条件
产品适用于润滑介质运动粘度为22～460cSt (相当于ISO VG22～460)的工业润滑油、装有动静压轴承的磨机、回转窑、电机等大型设备的稀油循环润滑系统。 根据动静压润滑工作原理，在启动、低速和停车时用高压系统，正常运行时用低压系统，以保证大型机《在各种不同转速下均能获得可靠的润滑以延长主机寿命。 稀油站的高压部分压力为31.5MPa，流量为2.5L/min;低压部分压力彡0.4MPa,流量为16～125L/min,稀油站具有过滤、冷却、加热等装置和联锁、报警、自控等功能。 |
|
二、工作原理
A系列的特点为高压流量、高压压力和低压最大压力均不变，低压流量则根据生产工艺不同而选定。

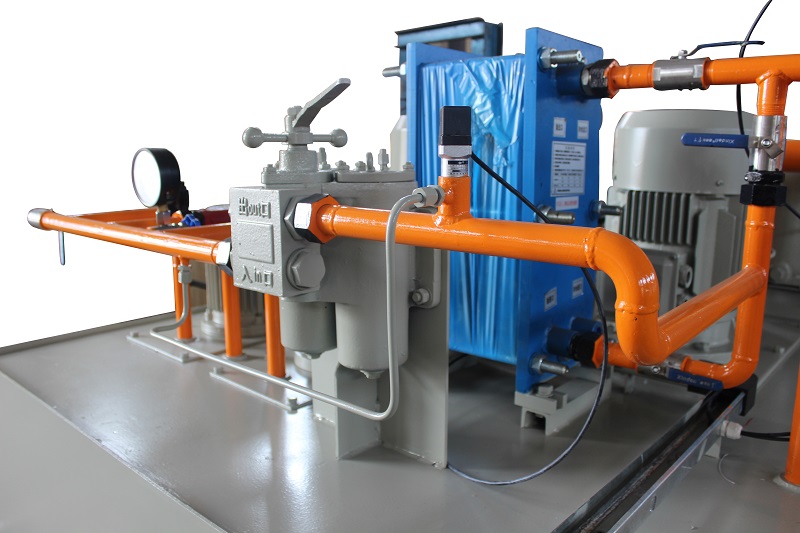

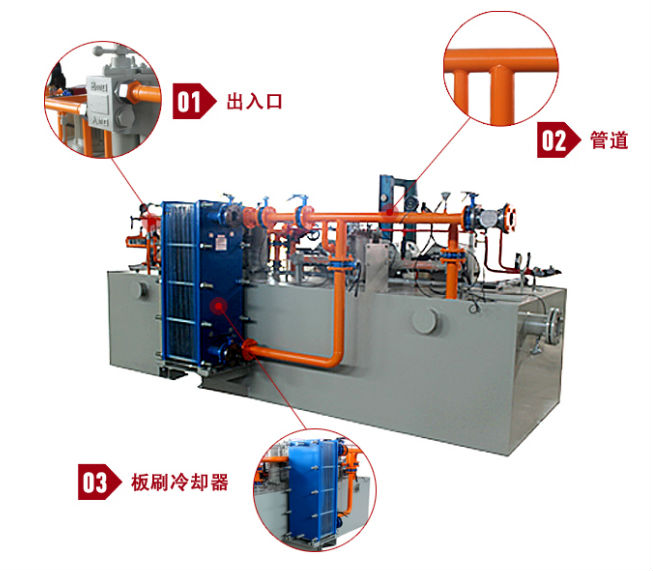

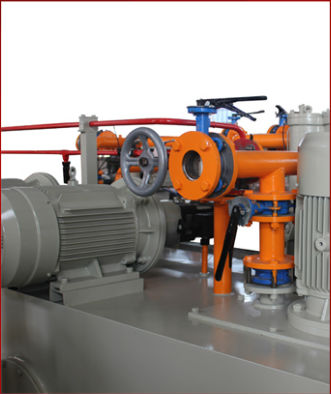

本产品主要由油箱（内装磁网一体化装置）、低压油泵装置、高压油泵装置、双筒网片式过滤器、列管式、冷 却器、管道、阀门、仪表盘及电控柜等组成。
在主机启动前，先启动低压泵，当低压供油压力正常后，启动吸口联于低压管道上的高压油泵，高压油经高压 单向阀送往静压轴承，当高压达一定值使主轴浮起时，主机就可启动、低速运行或停止：主机转速正常后，可停高 压泵，但低压泵必须正常供油：低压泵从油箱吸油后经单向阀、双筒网式过滤器、冷却器后亦流往静压轴承，维持主机正常供油：若主机停止后，由时间继电器控制由高压泵和低压泵向润滑点延续供油。
高、低压力的具体数值分别由系统中的低压安全阀和高压溢流阀控制。
主机正常运行时，低压泵一台工作，一台备用，若系统压力下降到某值时，备用泵启动投入运行，达到正常压力时备用泵停止。若备用泵启动后压力仍下降到某一更低值时，就应发出报替讯号，令主机停车；延时停润滑泵。
高压柱塞泵有故障，压力不能使主轴浮起来，压力控制器发出报警讯号，主机就不能启动或停止。

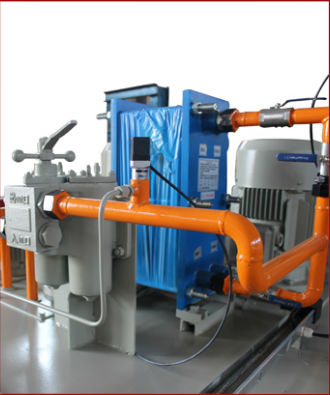

过滤器罝于冷却器前，使温度较高、粘度较小的油先通过过滤器，以提高过滤效果，过滤器一筒工作，一筒备用，由手动切换阀控制。
油箱油位过低过高时均由油位讯号器发讯，人工加油或停止加油。
在油箱内设有磁网过滤，能同时对油进行过滤和吸附油中铁质微粒。
稀油站成套供货时配有仪表盘和电控箱，以显示运行参数和实现稀油站自控、手控或报警。
油箱上装有铂热电阻Pt100,油温低时发出信号，人工接通电加热器，达到设定温度时，自动切断电加热器： 还可控制油温低时油泵不能启动。
供油口装有铂热电阻Pt100；根据供油温度，调节最高、最低二个界限，用以控制冷却器的开关。

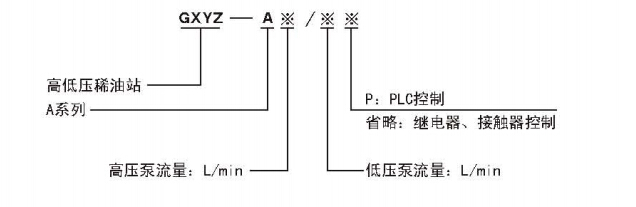

三、型号标注说明
如采用A系列，高压流量为2.5L/min；高压压力为31.5MPa，低压供油压力≤0.4MPa；而低压供油量为63L/min的高（低）压稀油站，采用PLC控制的着按如下方法标注：GXYZ-A2.5/63·P
四、主要技术参数
| 参数/型号 | GXYZ-A2.5/16 | GXYZ-A2.5/25 | GXYZ-A2.5/40 | GXYZ-A2.5/63 | GXYZ-A2.5/100 | GXYZ-A2.5/125 |
|
低
压
系
统 | 泵装置电号 | LBZ-16 | LBZ-25 | LBZ-40 | LBZ-63 | LBZ-100 | LBZ-125 |
| 流量(L/m | 16 | 25 | 40 | 63 | 100 | 125 |
| 供油压力(MPa) | ≤0.4 |
| 供油溫度（℃） | 40 ± 3 |
| 电动机 | 型号 | Y90S-4，V1 | Y100L1-4，V1 | Y112M-4，V1 |
|
|
| 功率(k» | 1.1 | 2.2 | 4 |
| 转速(r/min> | 1450 | 1440 | 1440 |
| 油箱容积(m³） | 0.8 | 1.2 | 1.6 |
| 泵装置型号 | 2.5MCY14-1B |
高
压
系
统 | 流量（L/min） | 2.5 |
| 供油压力(KPa) | 31.5
|
电
动 机 | 型号 | Y112W-6 B35 |
| 功串(kW） | 2.2 |
| 转速(r/min） | 940 |
| 过滤精度(mm) | 0.08 ～0.12 |
| 过滤面积（㎡） | 0. 13 | 0.2 | 0.41 |
| 冷却面积（㎡） | 3 | 5 | 7 |
| 冷却水耗量(m³/h) | 1 | 1.5 | 3.6 | 5.7 | 9 | 11.25 |
| 电加热功滤（kW) | 3×4 | 3×4 | 6×4 |
| 外形尺寸(™o |
| 1490×1230×1500 | 1620×1430×1550 | /
|
| 备注 | 全部过滤器切换压差为0.15MPa |
|
五、外形尺寸

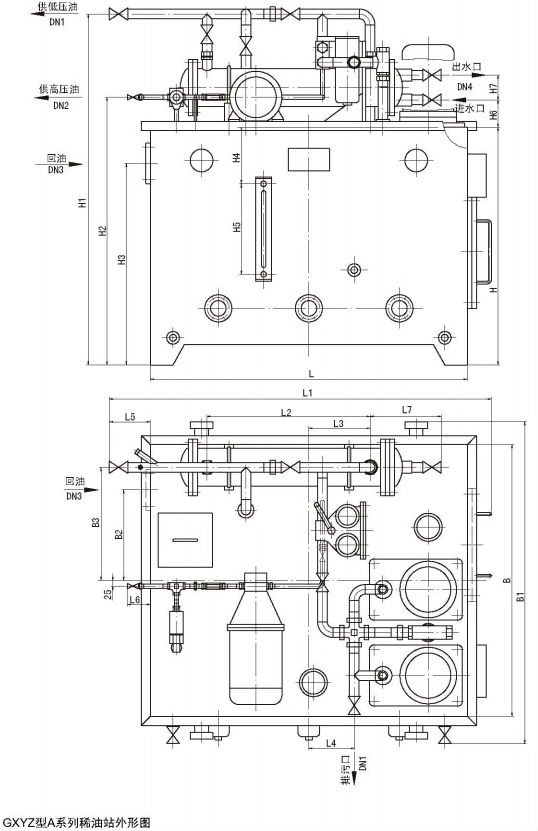

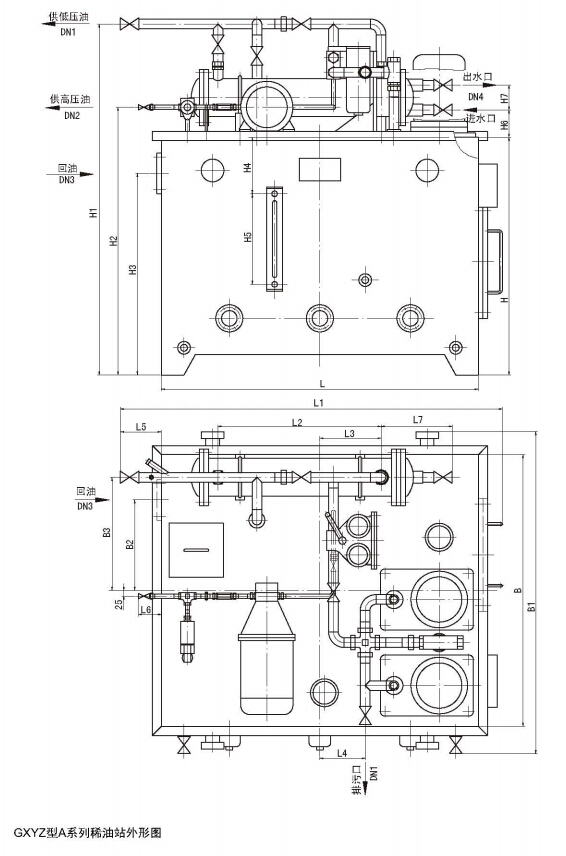

GXYZ型A系列稀油站外形尺寸
| 型号 | DN1 | DN2 | DN3 | DN4 | L | B | H | L1 | L2 | L3 | L4 | L5 |
| GXYZ-A2.5/16 | 25 | 10 | 50 | 25 | 1250 | 1000 | 1000 | 1490 | 925 | 410 | 200 | 120 |
| GXYZ-A2.5/25 |
| GXYZ-A2.5/40 | 32 | 10 | 65 | 32 | 1400 | 1200 | 1050 | 1620 | 720 | 270 | 200 | 140 |
| GXYZ-A2.5/63 |
（续上表）
| 型号 | L6 | L7 | B1 | B2 | B3 | H1 | H2 | H3 | H4 | H5 | H6 | H7 |
| GXYZ-A2.5/16 | 100 | 208 | 1230 | 360 | 420 | 1500 | 1132 | 890 | 130 | 500 | 70 | 78 |
| 6XYZ-A2.5/25 |
| GXYZ-A2. 5/40 | 100 | 276 | 1430 | 400 | 500 | 1550 | 1182 | 890 | 200 | 400 | 120 | 110 |
| GXYZ-A2.5/63 |

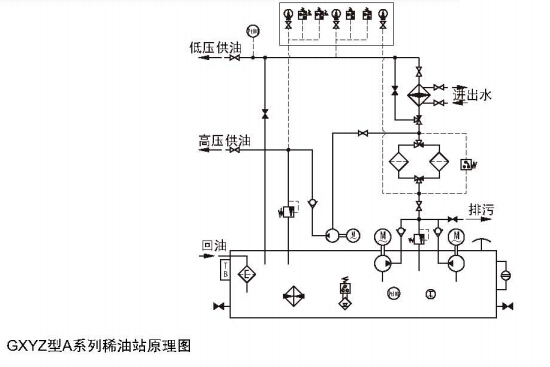

六、原理图

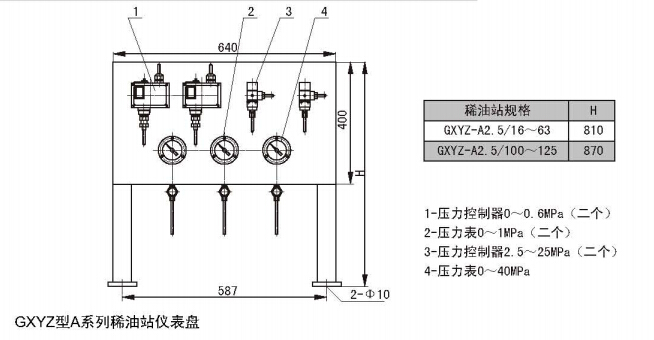

七、仪表盘

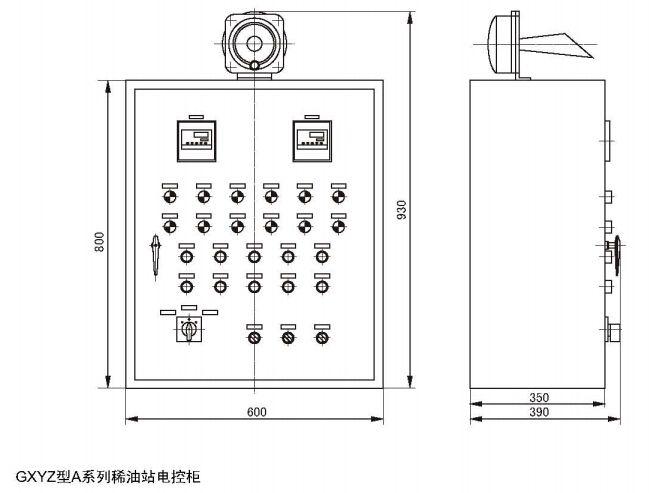

八、电控柜

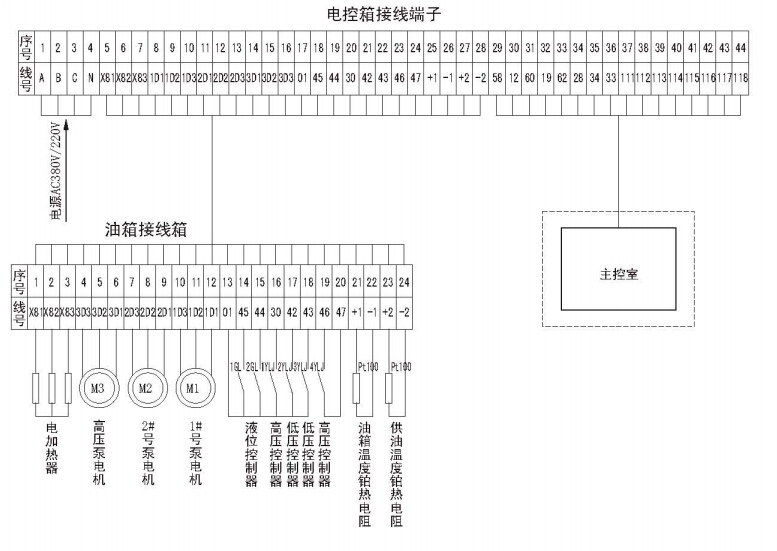

九、GXYZ-A型高低压稀油站电控箱外接端子接线图
