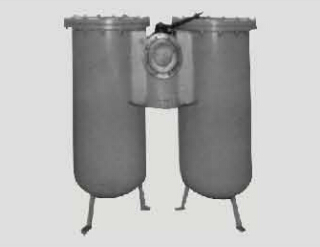

SWCQ型双筒网式磁芯过滤器

产品分类： SWCQ型双筒网式磁芯过滤器

本产品适用于公称压力为0.63MPa的稀油润滑系统中，用以过滤润滑油中的污垢杂质，由于内部装有磁芯，因此还能吸附铁磁性的微粒（这种微粒能通滤芯）避免机械摩擦副的过早磨损；在性能上优于一般的过滤器；同样分为二组过滤筒和一个三位六通阀组成，工作时一筒工作，一筒备用，可实现不停车切换过滤筒，达到润滑系统可以连续工作的目的。

订购热线：0513-83783788

跟此产品相关的产品

产品详情

SWCQ型双筒网式磁芯过滤器

一、使用条件

二、技术参数

型号	公称通径DNmm	过滤面积m2	运动粘度 cSt										重量kg
			46		68		100		150		460
			过滤精度 mm
			0.08	0.12	0.08	0.12	0.08	0.12	0.08	0.12	0.08	0.12
			过滤精度 mm
SWCQ-50	50	0.31	485	1160	447	793	250	565	107	256	69	160	136
SWCQ-65	65	0.52	820	1960	760	1340	400	955	180	434	106	250	165
SWCQ-80	80	0.83	1320	3100	1200	2150	630	1533	288	695	170	400	220
SWCQ-100	100	1.31	1990	4750	1840	3230	1000	2310	436	1050	267	630	275
SWCQ-125	125	2.8	3340	8000	2100	5420	1686	3890	730	1710	450	1000	680
SWCQ-150	150	3.3	5000	12000	4650	8130	2520	5840	1094	2660	679	1600	818
SWCQ-200	200	6	9264	22140	8568	15114	4620	10788	2034	4908	1254	2898	1185
SWCQ-250	250	9.4	14513	34686	13423	23678	7238	16901	3186	7689	1964	4540	1422
SWCQ-300	300	13.5	20844	49815	19278	34006	10395	24273	4573	11043	2821	6520	2580

注：滤芯清洗降压不大于0.15MPa

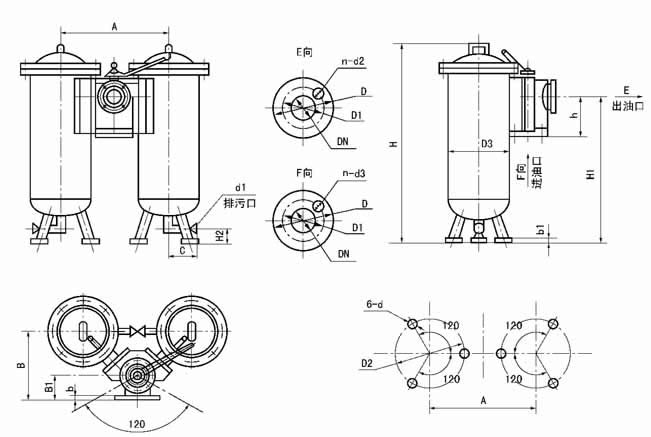

三、外形结构及尺寸

SLQ-32，SLQ-40双筒网式过滤器（整体式）　　DN≥50的SLQ型双筒网式过滤器（组合式）

型号	公称通径DN	A	B	B1	b	b1	C	d2	d3	H
SWCQ-50	50	459	325	130	18	20	170	260	240	660
SWCQ-65	65	474	340	140	20	20	170	260	240	810
SWCQ-80	80	529	367	145	20	20	180	350	300	820
SWCQ-100	100	550	381	160	22	20	180	350	300	1000
SWCQ-125	125	779	494	165	24	20	220	600	550	1340
SWCQ-150	150	817	533	190	24	30	220	600	550	1460
SWCQ-200	200	938	613	230	24	30	260	350	600	1500
SWCQ-250	250	1034	676	260	26	30	260	700	640	1600
SWCQ-300	300	1288	814	290	26	30	260	1000	900	1720

型号	H1	H2	h	d	d1	时出油口连接法兰尺寸
型号	H1	H2	h	d	d1	DN	D	D1	n	d2	d3
SWCQ-50	480	70	170	19	G1/2	50	160	125	4	18	M16
SWCQ-65	630	70	200	19	G1/2	65	180	145	4	18	M16
SWCQ-80	620	70	220	19	G1/2	80	195	160	4	18	M16
SWCQ-100	780	70	250	19	G1/2	100	215	180	8	18	M16
SWCQ-125	1060	100	300	19	G1/2	125	245	210	8	18	M16
SWCQ-150	1120	100	340	24	G1/2	150	280	240	8	23	M20
SWCQ-200	1120	120	420	24	G1/2	200	335	295	8	23	M20
SWCQ-250	1190	120	500	24	G1/2	250	390	350	12	23	M20
SWCQ-300	1120	120	570	24	G1/2	300	440	400	12	23	M20

法兰连接尺寸按JB/T81《凸面板式平焊钢管法兰》（PN=1MPA)的规定。

四、型号标注说明

公称通径为50的双筒网式磁芯过滤器：
过滤器滤芯材质有铜网、不锈钢网、合成纤维、纸质等，型式有标准筒式、网片式、折叠网式等，过滤精度也可更具用户要求定制（最高可达0.01mm），如有上诉特殊要求，请在订货时说明。

五、工作原理

1、过滤器分别由两组过滤装置和一个六通换向阀组成，正常工作时，一组过滤装置投入运行，另一组被换向阀封闭备用。

2、阀片式六通换向阀为手动，工作过程中，截止备用过滤装置，连通工作中的过滤装置，阀上部有通、止标记，在工作压力≤0.6MPa可不停机换向。

3、过滤装置为二组，一组工作，一组备用。在工作中过滤装置需要维修清洗时，可启动另一组备用过滤装置投入工作，而不影响主机正常工作。

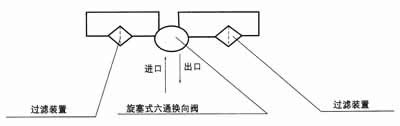

4、系统图

六、使用说明

1、当进出口压力差≥0.05MPa时应将过滤装置停止工作，取出滤芯磁块进行清洗（包括筒体）。

2、当过滤精度达不到要求时，将过滤装置停止运行，更换滤网。

3、过滤器运行过程中，不得随意转动换向阀。

七、订货须知

订货时必须注明所需的过滤精度值，不注明的均按0.12mm供货。
