产品适用于润滑介质运动粘度为22～320cSt (相当ISO VG22～320)的稀油循环润滑系统，如冶金、矿山、 建材、能源、交通.轻工、石化等行业的机械设备的稀油润滑。 稀油站的供油压力≤0.4MPa；供油温度40±3。〇；过滤精度0.08～0.12mm；冷却水温度≤3CTC；冷却水压力 0.2～0.3MPa；换热器进油温度为50℃；温降≤8℃；一般般采用电加热。

安全可靠	优质配件	电气自动化	自由移动式

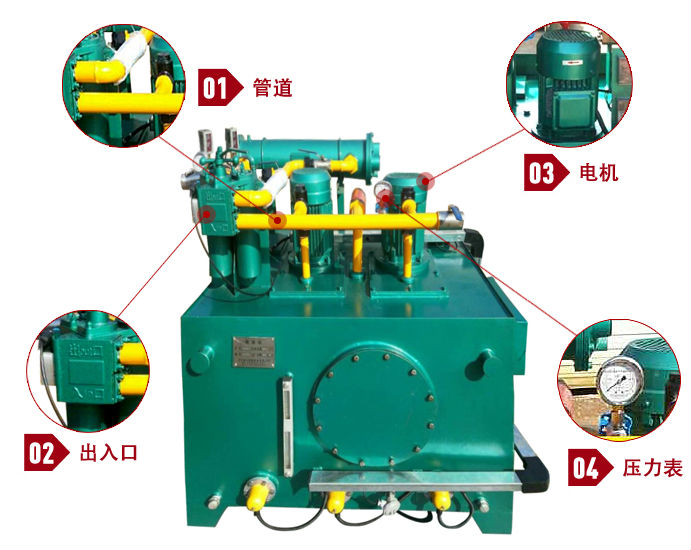

应用了保险片与调压阀两处保护装置，可以在压力过载的瞬间自动泄压，以保护设备，可以让您尽可能少的承担损坏所带来的各种损失！保险片一旦自动泄压，便不可再用，德乐出厂包装中附带若干备用保险片，请妥善保管并在需要时替换！	选用符合国家能耗标准的 优质高效率电机，加以特制变速器，在不浪费能耗的前提下带来更大的扭矩，机器运作噪音小，平稳。延长寿命提高工作精度。大表盘耐震压力表，指示精准，强大的耐震功能可应对各种环境，时刻关注运作情况，及时作出关键的决定！	可以通过选配组件来实现电气自动化，不同的方案可以带来不同程度的自动化。它具备自动换向，定时启动/关闭，检测工作是否正常且作出相应提醒，自动补脂等诸多省时省力安全可靠的功能！	电动润滑泵可以通过选配 组件来实现移动化，此方案可以让您一台泵的工作半径无限扩大，它适用于空旷且润滑点分散的场地，弥补集中式系统在此场景中的弱点！选用优质胶管和油枪，放心使用，不怕爆裂；简单方便的按钮式开关，最简单的操作！

	SPECIAL SHOW TIME                     减少摩擦延长机械寿命                     专业开发、设计、制 造生产各类润滑设备十多年。服务于世界500强在华企业。
	1◆ 对系统实现监控                     2◆ 双重过载保护                     3◆ 可实现移动供油润滑                     4◆ 工作压力范围内任意调 整                     5◆ 油位过低自动报警



启东德乐润滑设备有限公司

全国服务热线：0513-83783788

电话：0513-83783788

传真：0513-83358639

QQ：378068108

邮箱：rhsblm@163.com

地址：启东市惠萍工业园河湾路88号

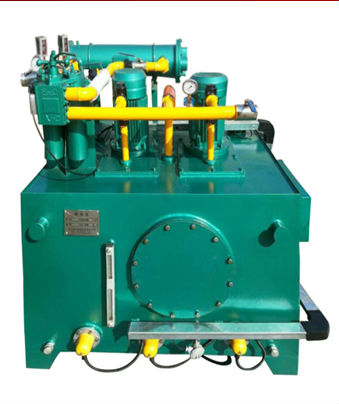

XYZ-GZ型整体式稀油站

一、使用条件

产品适用于润滑介质运动粘度为22～320cSt (相当ISO VG22～320)的稀油循环润滑系统，如冶金、矿山、 建材、能源、交通.轻工、石化等行业的机械设备的稀油润滑。

稀油站的供油压力≤0.4MPa；供油温度40±3。〇；过滤精度0.08～0.12mm；冷却水温度≤3CTC；冷却水压力 0.2～0.3MPa；换热器进油温度为50℃；温降≤8℃；一般般采用电加热。

二、工作原理与结构特点

稀油站工作原理与XYZ-G型相似，但泵装置、冷却器、过滤器等元件均布置于油箱上，为整体式结构，其结构特点及注意点为：

(1)除电控箱外，全部部件均布置在油箱上，能整体吊装，无地脚螺栓，安全运输方便，适合于设备占地面积受限制的场合。

(2)油箱中可设回油磁网一体化过滤装罝，过滤效果好，易清洗、更换，且减少回油落差，节约土建费用。

(3)油箱中电加热器可以采用顶置式安装，节省维护空间，消除漏油现象，且不需油箱放油即能更换电加热器。

(4)油箱上装有铂热电阻P100,可自动控制油箱电加热器的启用或停止，保持油箱温度在最佳范围：还可以控制在油温低时泵不得启动，这对顶置式油泵的安全使用避免空吸有重要意义。

(5)油箱设有人孔，便于清洗和检修。

(6)由于泵装置在油箱上部，泵的吸口位于油面之上，故选用萁通卧式泵时应考虑泵的吸入能力，尤其是使用高粘度油时更需注意，建议选用浸没式螺杆泵为佳。

(7)在油箱上面和侧面应留有足够的检修空间。

三、技术参数

四、外形结构及尺寸

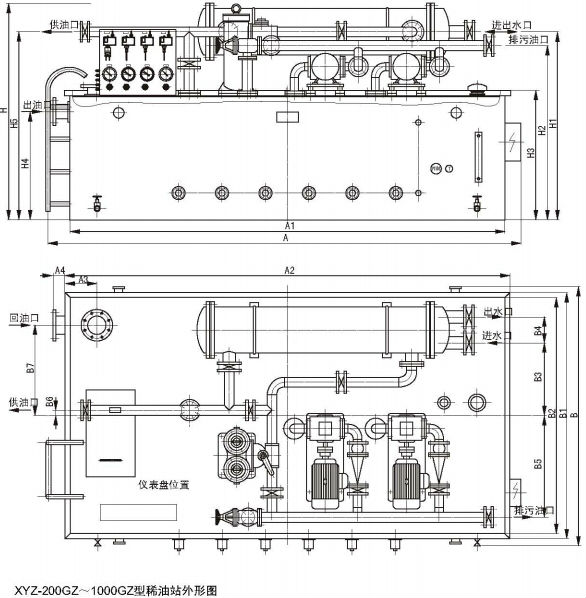

XYZ-200GZ～100GZ型稀油站结构外形尺寸

五、XYZ200GZ～1000GZ型稀油站系统图

六、XYZ—200GZ～1000GZ型稀油站仪表盘

七、XYZ—200GZ～1000GZ型稀油站电控柜

八、型号标注方法

公称流量为400L/min的整体式稀油站标注为：XYZ-400GZ
