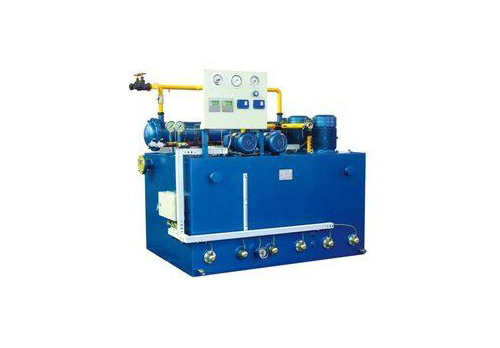

GDR型A系列双高（低）压稀油站
一、使用条件
产品适用于润滑介质运动粘度为22～460cSt (相当ISO VG22～460)的稀油润滑系统；例如装有双滑履动静压轴承的磨机、回转窑等大型设备的稀油循环润滑系统中；
(1)若将低压泵油量分成两路供油管道时，可以用一套双高低压稀油站代替二台普通高低压稀油站（如 GXYZ型A系列高低压稀油站中较小者）；参阅下面外形结构及尺寸图。
(2)若将两个高压供油口合并为一个供油口，两台高压泵由同时工作改为一用一备（此时高压供油量仅为一 台泵流量），则此装置可用于需高压泵连续工作浮起旋转部分（如立磨转体）以形成油膜的工况。
根据动静压润滑工作原理，在启动、低速和停车时用高压系统，正常转速运行时用低压系统，以保证大型机械 在各种不同转速下均能获得可靠的润滑以延长主机寿命。
稀油站两路高压输出管道的压力均为31.5MPa，流量各为2.5L/min，低压部分的压力≤0.4MPa,低压流量为 40～100L/min;稀油站具有过滤、冷却、加热等装置和联锁、报警、自控等功能。
产品的性能参数及尺寸应符合表和图中的规定：本装S由油站、仪表盘和电控柜（可用PLC控制）成套组成。
二、工作原理与结构特点
双高低压稀油站的主要特点为一套稀油站有两路高压输出管道，可满足两个高压润滑点的需要，其他和普通高低压稀油站相同。
每路高压输出管道均有压力表和压力控制器，以便测控每路高压管道的压力及观察工况。
产品组成部分也和普通高低压稀油站相同；仅比它多一台高压油泵，两台高压油泵的吸口均联于低压泵的出油口：两台高压泵均启动时，要从低压供油口吸走5L/min的润滑油，对低压泵流量较小者，启动高压泵时低压供油压力可能会有所降低，对润滑油均供向同一轴承的系统来说，轴承的润滑油总量并未减少，不会影响对轴承的润滑；但启动高压泵时，低压压力的降低可能造成备用低压泵会临时启动，这种情况也不致影响润滑系统的正常工作；但采用二低压泵互相切换的备用工作方式时，可能工作泵停止后，备用泵流量仍不满足要求时就不能使润滑系统正常工作了；故选用较小流量低压泵时应注意这一情况。
供油口和油箱均装有铂热电阻R100,根据供油温度可调节高、低二个温度界限，用以控制冷却器的开关和发出油温过高的报警讯号：油箱上铂热电阻除控制电加热器的开关外，还可以控制油箱油温过低时油泵不能启动，以保证油泵的安全使用，避免油温低粘度高造成空吸导致泵的损坏。
其他请参阅P31 GXYZ型A系列高低压稀油站的工作原理与结构特征。
三、型号标注方法

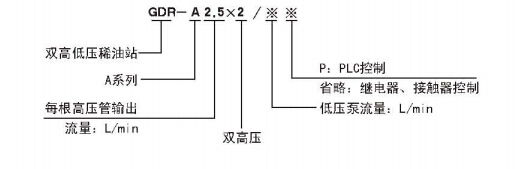

如采用GDR型A系列，高压流量为2.5L/min×2，高压压力为31.5MPa，低压供油压力≤0.4MPa，而低压供油量为63L/min的双高低压稀油站，采用PLC控制的则按如下方法标注：GDRA2.5×2/63·P
四、主要技术参数
| 型号/参数 | GDR-A 2.5X2/40 | GDR-A 2.5X2/63 | GDR-A 2.5X2/80 | GDR-A 2.5X2/100 | ||
| 低 压 系 统 | 泵装置型号 | LBZ-40 | LBZ-63 | LBZ-80 | LBZ-100 | |
| 流量(L/min) | 40 | 63 | 80 | 100 | ||
| 供油压力(MPa) | ≤0.4 | |||||
| 供油溫度（℃） | 40 ± 3 | |||||
| 电 动 机 | 型号 | Y100L1-4. VI | Y112H-4.V1 | |||
| 功率(kW) | 2.2 | A | ||||
| 转速(r/min) | 1440 | 1440 | ||||
| 油箱容积（m³） | 1.5 | 2.2 | ||||
| 高 | 泵裝s型号 | 2.5MGY14-1B (二台） | ||||
| 压 | 流鼉(L/min) | 2.5×2 | ||||
| 系 | 供油压力（VPa) | 31.5 | ||||
| 统 | 电 | 型号 | Y112M-6, B35 (二台〉 | |||
| 动 | 功率(kW) | 2.2 | ||||
| 机 | 转速(r/min) | 940 | ||||
| 过滤精度（mm） | 0. 08～0.12 | |||||
| 过滤面积（㎡） | 0. 20 | 0.4 | ||||
| 冷却面积（㎡） | 5 | 7 | ||||
| 冷却水耗量（m³/h） | 3.6 | 5.7 | 9 | 11.25 | ||
| 电加热功率(kW) | 3×4 | 6×4 | ||||
| 备注 | 全部过滤器切换压差为0.15MPa，润滑油粘度高于320cSt时.低压泵功率提高一级。 | |||||

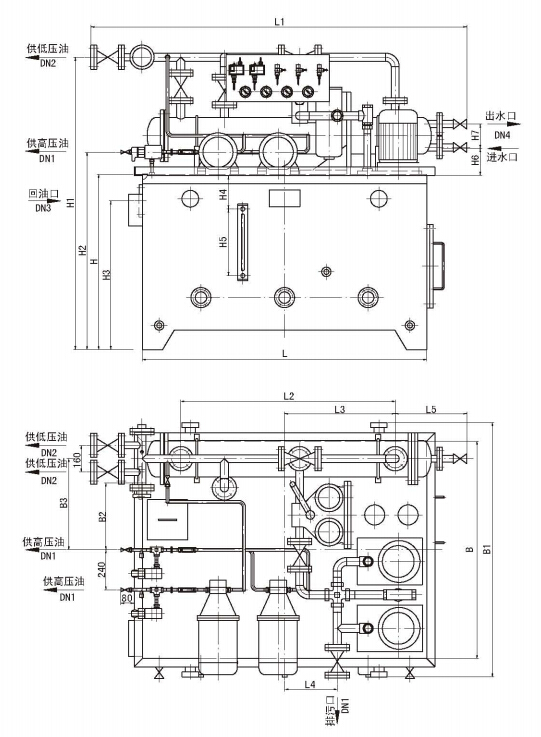

五、外形结构及尺寸（双低压出口为例）
| 型号 | DN1 | DN2 | DN3 | DN4 | L | L1 | L2 | L3 | L4 | L5 |
| GDR-A2.5×2/40 | 10 | 32 | 65 | 32 | 1600 | 2140 | 982 | 500 | 300 | 500 |
| GDR-A2.5×2/63 | 10 | 32 | 65 | 32 | 1600 | 2140 | 982 | 500 | 300 | 500 |
| GDR-A2.5×2/80 | 10 | 40 | 80 | 32 | 1700 | 2265 | 1512 | 760 | 305 | 500 |
| G0R-A2.5×2/100 | 10 | 40 | 80 | 32 | 1700 | 2265 | 1512 | 760 | 305 | 500 |
（续上表）
| 型号 | B | B1 | B2 | B3 | H | H1 | H2 | H3 | H4 | H5 | H6 | H7 |
| GDR-A2.5X2/40 | 1200 | 1280 | 350 | 450 | 850 | 1385 | 1000 | 700 | 180 | 360 | 160 | 140 |
| GDR-A2.5X2/63 | 1200 | 1280 | 350 | 450 | 850 | 1385 | 1000 | 700 | 180 | 360 | 160 | 140 |
| GDR-A2.5X2/80 | 1400 | 1440 | 400 | 500 | 1050 | 1750 | 1200 | 900 | 200 | 400 | 160 | 140 |
| GDR-A2.5X2/100 | 1400 | 1440 | 400 | 500 | 1050 | 1750 | 1200 | 900 | 200 | 400 | 160 | 140 |

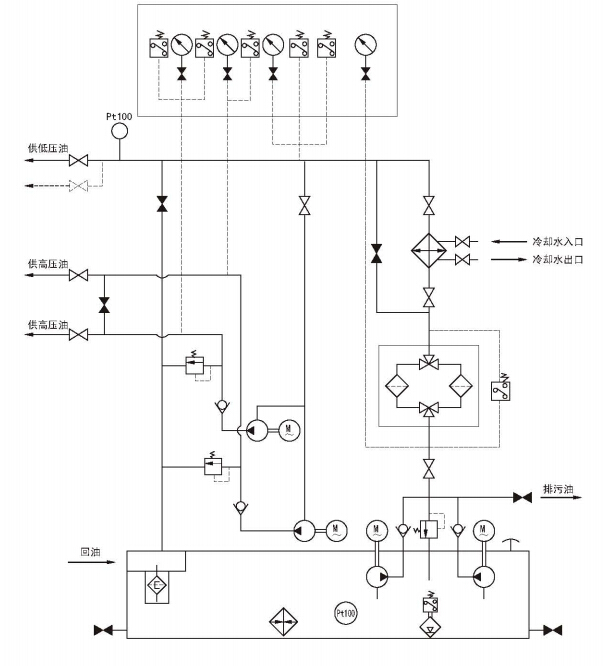

六、系统图

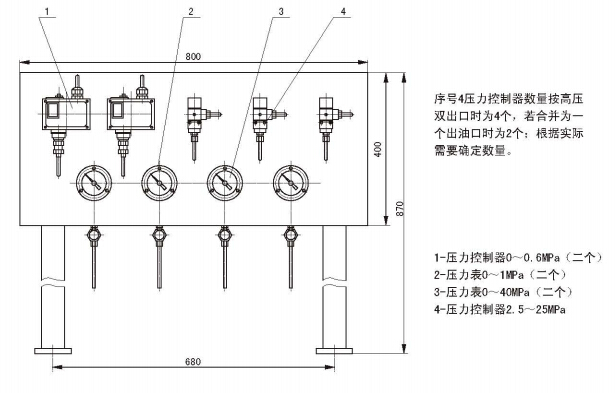

七、仪表盘

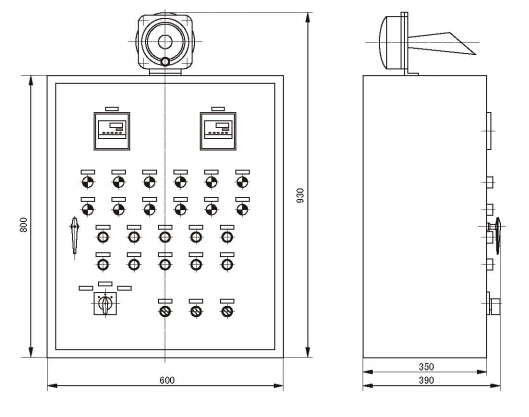

八、电控柜

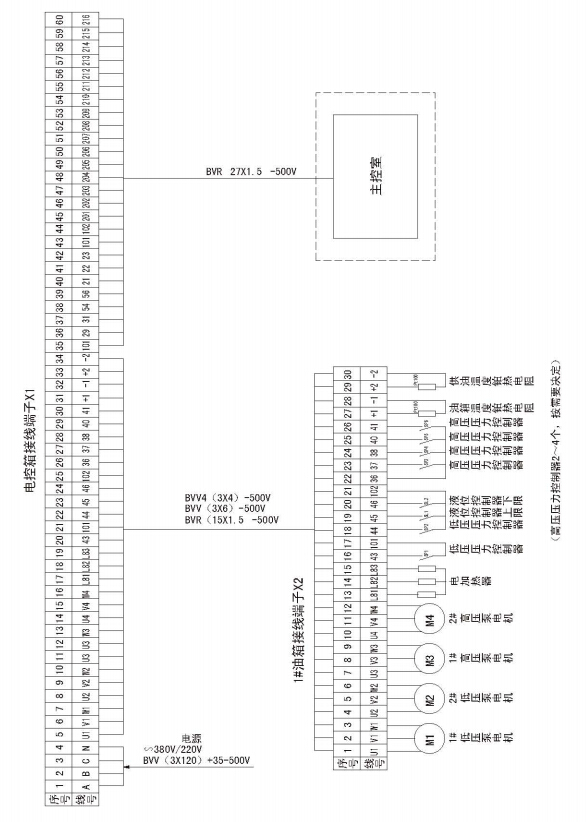

九、GDR型A系列电控柜外接端子接线图
