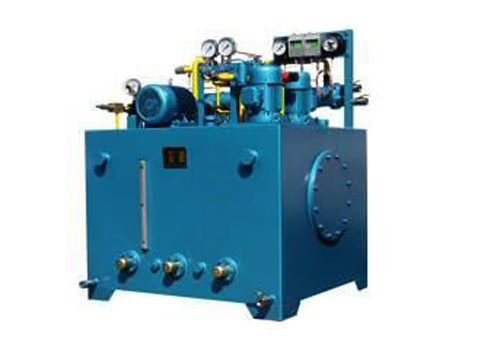

GXYZ型B系列高（低）压稀油站
一、使用条件
产品适用于润滑介质运动粘度为22～460cSt (相当ISO VG22?460)的稀油润滑系统：B系列的除高压和低压的供油压力不变分别为31.5MPa和≤0.4MPa外，高压和低压的流蜃均有较大增加，详见下面技术性能表（规格最大的离压流量为40L/min，低压流量为315L/min;最小的高压流量为20L/min，低压流量为100L/min)。
装置甴油站、仪表盘、电控柜（可用PLC控制）成套组成。
产品的性能参数及尺寸应符合表和图中的规定。
二、主要技术参数
| 型号/参数 | GXYZ-B20/100 | GXYZ-B20/125 | GXYZ-B20/160 | GXYZ-B30/200 | GXYZ-B30/250 | GXYZ-B40/400 | ||
| 低 压 系 统 | 流量(L/min) | 100 | 125 | 160 | 200 | 250 | 400 | |
| 供油压力（MPa) | ≤0.4 | |||||||
| 供油温度（℃) | 40 ± 3 | |||||||
| 电 动 机 | 型号 | Y132S-4 | Y132H-4 | Y160L-4 | ||||
| 功率(kW) | 5.5 | 7.5 | 15 | |||||
| 转速(r/min) | 1450 | |||||||
| 油箱容积（m³） | 1. 6 | 2.0 | 2.2 | 2.8 | 3.3 | 3.5 | ||
高 压 系统 | 流量(L/min) | 20 | 30 | 40 | ||||
| 供油压力(MPa) | 31.5 | |||||||
| 电 动 机 | 型号 | Y160L-6 B35 | Y160L-4 B35 | Y180I/-4 B35 | ||||
| 功率(kW) | 11 | 15 | 18.5 | |||||
| 转速(f/m i n) | 950 | 1450 | ||||||
| 粗过滤精度(mm) | 0.08～0.12(低压出口） | |||||||
| 精过滤精度(mm) | ≤0.04 (高压入口） | |||||||
| 冷却面积㎡ | 11 | 20 | 24 | 30 | ||||
| 冷却水耗量（m³/h） | 9 | 11.25 | 16 | 20 | 22.5 | 36 | ||
| 电加热功率(kW) | 18 | 24 | 30 | |||||
| 备注 | 过滤器切换压差为0. 15MPa | |||||||
三、工作原理
油站为整体式，由油箱、两台低压油泵、一台高压油泵、二台（粗和精）双筒网片式过滤器、回油磁网一体化过滤装置、列管式油冷却器、各种控制阀门、管道以及压力表、铂热电阻等组成。
工作原理基本上和A系列相同；但B系列的低压油经过粗过滤和冷却后外供时，一部分低压油通过旁路再经过 一个双筒精过滤器后才进入高压泵的吸油口，以提高高压油的清洁度等级；但应注意当低压供油实际压力较小时 (例如小于0.2MPa时），由于精过滤器同样也有压力损失（也随时间逐步增大）为保证高压泵顺利吸入，吸入口应始终保持正压（当精过滤器切换前压差达最大时也必须满足这一要求）：除流量比A系列有较大提高外，最主要特点为高压泵吸口经由一台精过滤器。
其他工作原理和操作控制可参见A系列所述。
四、外形结构及尺寸
| 型号 | H | HI | H2 | H3 | H4 | H5 | H6 | H7 | B | B1 | B2 | B3 | L | LI | DN1 | DN2 | DN3 | DN4 |
| GXYZ-B20/100 | 950 | 1600 | 850 | 220 | 400 | 600 | 110 | 1530 | 1200 | 1560 | 300 | 490 | 1800 | 2100 | 40 | 20 | 80 | 40 |
| GXYZ-B20/125 | 1000 | 1600 | 900 | 230 | 400 | 600 | 110 | 1530 | 1250 | 1650 | 350 | 465 | 2000 | 2300 | 40 | 20 | 80 | 40 |
| GXYZ-B20/160 | 1050 | 1700 | 950 | 250 | 400 | 600 | 140 | 1610 | 1280 | 1700 | 350 | 480 | 2200 | 2500 | 50 | 20 | 100 | 50 |
| GXYZ-B30/200 | 1100 | 1700 | 980 | 220 | 500 | 600 | 140 | 1610 | 1380 | 1855 | 400 | 440 | 2400 | 2700 | 50 | 20 | 100 | 50 |
| GXYZ-B30/250 | 1200 | 1840 | 1050 | 250 | 500 | 600 | 200 | 1735 | 1420 | 1895 | 420 | 480 | 2500 | 2800 | 65 | 20 | 125 | 50 |
| 6XYZ-B40/400 | 1250 | 1840 | 1100 | 250 | 600 | 600 | 200 | 1716 | 1480 | 1955 | 440 | 490 | 2650 | 2950 | 80 | 20 | 150 | 65 |
五、原理图
六、仪表盘
仿A系列，二个过滤器的差压发讯器就地装于过滤器上。
七、电控柜
按A系列电控柜，包括端子接线
八、型号标注方法
如采用B系列，高压流量为30L/min；高压压力为31.5MPa，低压供油压力为≤0.4MPa；而低压供油量为200L/min的高（低）压稀油站，采用继电器、接触器控制的则按如下方法标注：GXYZ-B30/200
