SLQ型双筒网式过滤器

产品分类: SLQ型双筒网式过滤器
    本产品适用于公称压力为0.6MPa的稀油润滑系统中,具有清除润滑油中杂质使供给润滑点的油达到洁净的功能,小型的为整体式,较大的为组合式,分别由二组过滤筒和一个三位六通换向阀组成,工作时一筒工作,一筒备用,可实现不停车切换过滤筒,达到循环润滑系统不间断工作的目的。
    订购热线:0513-83783788

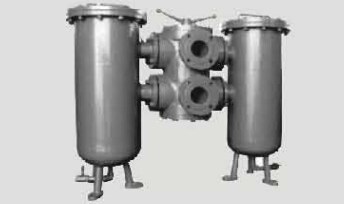

      SLQ型双筒网式过滤器

      一、使用条件

        本产品适用于公称压力为0.6MPa的稀油润滑系统中,具有清除润滑油中杂质使供给润滑点的油达到洁净的功能,小型的为整体式,较大的为组合式,分别由二组过滤筒和一个三位六通换向阀组成,工作时一筒工作,一筒备用,可实现不停车切换过滤筒,达到循环润滑系统不间断工作的目的。SLQ型双筒网式过滤器

      二、技术参数

      型号公称通径DNmm公称压MPa(单筒)过滤面积m2运 动  粘 度 cSt重量
      28466789326kg
      过 滤  精 度 mm
      0.080.120.080.120.080.120.080.120.080.12
      过 滤  精 度 mm
      SLQ-32320.60.0821303101202126316128.568.718.748.881.7
      SLQ-40400.2133079030554016038472.317548125115
      SLQ-50500.314851160447793250565106.525669160203.8
      SLQ-65650.5282019607601340400955180434106250288
      SLQ-80800.83313203100120021506301533288695170400346
      SLQ-1001001.311990475018403230100023104361050267630468
      SLQ-1251252.2334080003100542016803890730177045010001038.5
      SLQ-1501503.350001200046508130252058401094266067916001185
      条 件 粘 度 OE46.391244

      三、外形结构及尺寸

      SLQ型双筒网式过滤器

      SLQ-32,SLQ-40双筒网式过滤器(整体式)   DN≥50的SLQ型双筒网式过滤器(组合式)

      型号公称通径DNABB1B2Cd1D3D4H
      SLQ-3232140250186154344G3/8"--145
      SLQ-4040165265222184410--180
      SLQ-5050190165--693G1/2"330280355
      SLQ-6565200170--713374300395
      SLQ-8080220202--830G3/4"374320500
      SLQ-100100250202--895442400610
      SLQ-125125260240--1200G1"755600640
      SLQ-150150300240--1200755600860
      型号H1LL1h时出油口连接法兰尺寸

      D1D2bdn
      SLQ-32440397386201351007818184
      SLQ-4051548044714511085
      SLQ-508001023-16012510020
      SLQ-658601097-180145120
      SLQ-809901202-195160135228
      SLQ-10011901337-215180155
      SLQ-12512701955-3024521018524
      SLQ-15015301955-28024021023

      四、型号标注说明

      1. 公称通径为40的双面网式过滤器:

      2. 过滤器滤芯材质有铜网、不锈钢网、合成纤维、合成纤维、纸质等,形式有标准筒式、网片式、折叠网式等,过滤精度也可根据用户要求定制(最高可达0.01mm),如有上述特殊要求,请在订货时说明。

      五、工作原理

      1、本型式过滤器由一六通换向阀及二组过滤装置组成,置于油泵出口及冷却器前端,正常工作时,一组过滤装置启用,另一组被换向阀封闭备用。

      2、阀片式六通换向阀为手动,工作过程中,截止备用过滤装置连通工作中的过滤装置,阀上部有通、止标记,在工作压力≤6kgf/cm2可不停机换向。

      3、过滤装置为二组,一组工作,一组备用。在工作中过滤装置需要维修清洗时,可启动另一组备用过滤装置投入工作,而不影响主机正常工作。

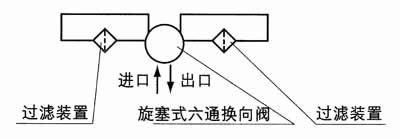

      4、系统图

      六、使用说明

      1、当过滤器的进出口压力差≥0.5kgf/cm2时,说明过滤装置中的滤芯已被机械杂质阻塞,应及时清洗或更换滤芯,同时也应清洗筒体。

      2、在正常工作时过滤器的进出口压差应≤0.035MPa。

      七、订货须知

      订货时必须注明所需的过滤精度值,不注明的均按0.12mm供货。
