GDR型B系列双高（低）压稀油站
一、使用条件
产品适用于润滑介质运动粘度为22～460cSt (相当ISO VG22～460)的稀油润滑系统：例如立磨静压油膜轴承及其它有静压油膜轴承的机械润滑。
若将二个高压供油口合并为一个供油口，二台高压泵由同时工作改为一用一备（此时高压供油M仅为一台泵流量），则此装M可用于需高压泵连续工作浮起旋转部分（如立磨转体）以形成油腴的工况。
静压润滑是依靠油的静压力，使轴承内形成离压油膜，它与运动状态无关，能保持液体摩擦a应注意此双离压系统流量较大，它入口接在低压泵出油口上，启动高压泵时，将有1/4左右的低压油将被它吸走，因此低压供油口的压力将会降低，应考虑高压泵启动后，低压供油压力和流量均减少时能否影响低压润滑系统的工作。
本产品的主要性能见主要技术参数表、系统图、外形尺寸图表。
二、工作原理
高低压系统中工作压力由溢流阀或安全阀调节确定，在运行中由压力控制器进行控制，保证高低压系统的正常 工作。
油站启动前，油温低时，电加热器可先接通加热润滑油，到某温度时启动低压泵，使润滑油在系统中循环达到要求温度后，再提供给设备润滑：当低压供油压力达到正常值后，方可启动离压泵，离压油通过补偿装置送入静压轴承油腔。并由压力控制器控制，压力达到要求值时，方可启动主机。主机停机后，供油系统的延续时间由电控柜控制。可根据不同的运动特性，确定停机后的供油方式。
主机正常运行中低压系统供油压力由压力控制器控制，降到某设定值时，自动启动备用泵，投入运行，低压系统工作压力达到正常值后，备用泵自动停机，如继续下降到另一不允许值时，压力控制器控制主机停机并发出报警讯号。
油箱上与低压供油口管道上装有铂热电阻，控制加热器与列钤式冷却器，人工或自动开停工作，并有报警讯号。电加热器为带护套式可避免加热器表面结炭，更换维修时，不影响主油箱的正常工作，粗精双筒过滤器均为一筒工作，一筒备用，由压差控制器控制报窖，不停车手动切换更换工作筒中滤芯。
油箱上装有液位控制器，控制最高及最低油位，当油位高和低时发出报鳘汛号：低油位时，必须立即往油箱加油，以免油泵空吸。
三、结构特点
稀油站高压油源由低压出油管道提供，稀油站的低压工作压力力0.4MPa，高压系统为31.5MPa，可根据静压油膜轴承工作需要调整高压系统的工作压力与流量。
油站由油箱、低压油泵（两台，一用一备）、高压油泵（两台）、双筒粗网式过滤器、双筒精滤油器（一台或 二台〉、回油磁过滤，列管式油冷却器、（补偿装置）以及阀门、管道等组成，油站为整体式。
油站在正常运行时，低压泵一台工作，一台备用，高压泵二台同时工作，根据不同设备的需要，若高压连续工作时，合为一个出口时，亦可将高压泵改为一台工作，一台备用：油站具有过滤、加热、冷却以及联锁、自控、报警等功能。
本装置由稀油润滑站，仪表盘、电控柜配套组成。
油站自动化程度高，有PLC和继电器两种控制方式供选择，PLC控制型带DCS接口。
四、主要技术参数
| 型号/参数 | GDR-B 30×2/250 | GDR-B 30×2/315 | GDR-B 40×2/400 | GDR-B 50×2/440 | GDR-B 60×2/500 | ||
| 低 压 系 统 | 流量(L/min) | 250 | 315 | 400 | 440 | 500 | |
| 供油压力(MPa) | ≤0.4 | ||||||
| 供油温度（℃） | 40 ± 3 | ||||||
| 电 动 机 | 型号 | Y132M-4 | Y160M-4 | Y160L-4 | |||
| 功率(kW) | 7.5 | 11 | 15 | ||||
| 转速(r/min> | 1450 | ||||||
| 油箱有效容积(m3) | 3.3 | 4.2 | 5.2 | 5.7 | 6.5 | ||
高 压 系统 | 流量(L/min> | 30×2 | 30×2 | 40×2 | 50×2 | 60×2 | |
| 供油压力（MPa) | 31.5 | ||||||
| 电 动 机 | 型号 | Y160L-4，B35 | Y180V-4，B35 | Y180L-4， B35 | Y200L-4， B35 | ||
| 功率(kW) | 15×2 | 18.5×2 | 22×2 | 30×2 | |||
| 转速(r/min) | 1460 | 1470 | 1470 | 1470 | |||
| 粗过滤精度(mm) | 0.08 (低压出口） | ||||||
| 精过滤稍度(mm） | ≤0.04 (高压入口）精过滤器一台（或二台） 根据高压实需流虽确定过滤面积.根据结构确定台数。 | ||||||
| 冷却面积（㎡） | 16 | 28 | 35 | 40 | 45 | ||
| 冷却水耗量（m³/h） | 22.5 | 28.5 | 36 | 40 | 45 | ||
| 电加热功率(kW> | 24 | 30 | 36 | 36 | 42 | ||
| 备注 | 实际油粘度≥320cSt时，低压泵功率应提高一级；过滤器切换压差0.15MPa。 | ||||||

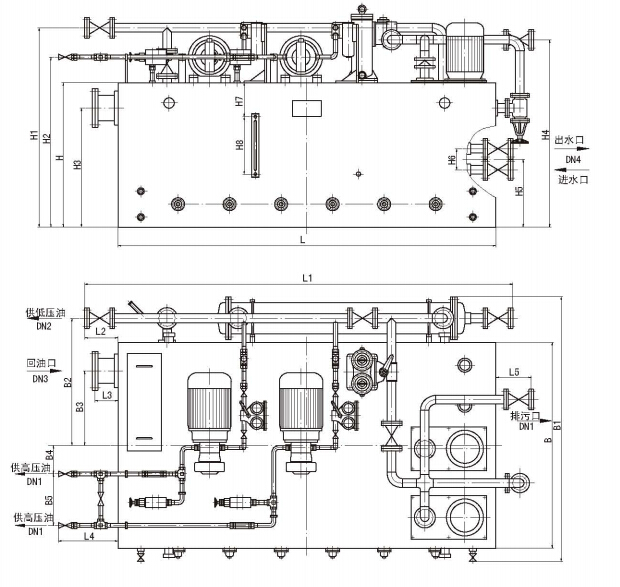

五、外形结构及尺寸
| 型号 | DN1 | DN2 | DN3 | DN4 | L | L1 | L2 | L3 | L4 | L5 | B | B1 |
| GDR-B30×2/250 | 20 | 65 | 150 | 65 | 2700 | 2900 | 150 | 150 | 250 | 150 | 1400 | 1850 |
| GDR-B30×2/315 | 20 | 65 | 200 | 65 | 2800 | 3000 | 150 | 150 | 250 | 150 | 1600 | 2050 |
| GDR-B40×2/400 | 25 | 65 | 200 | 100 | 3300 | 3920 | 200 | 200 | 300 | 200 | 1800 | 2310 |
| GDR-B50×2/440 | 25 | 65 | 200 | 100 | 3500 | 4120 | 200 | 200 | 300 | 200 | 1800 | 2310 |
| GDR-B60×2/500 | 32 | 65 | 250 | 100 | 3850 | 4470 | 200 | 200 | 300 | 200 | 1900 | 2410 |
（续上表）
| 型号 | B2 | B3 | B4 | B5 | H | H1 | H2 | H3 | H4 | H5 | H6 | H7 | H8 |
| GDR-B30×2/250 | 925 | 360 | 150 | 350 | 1200 | 1700 | 1485 | 1030 | 1596 | 600 | 200 | 250 | 500 |
| GDR-B30×2/315 | 1025 | 460 | 250 | 350 | 1200 | 1700 | 1485 | 1030 | 1536 | 600 | 200 | 250 | 500 |
| GDR-B40×2/400 | 1110 | 650 | 250 | 450 | 1260 | 1740 | 1485 | 1040 | 1636 | 590 | 235 | 300 | 500 |
| GDR-B50×2/440 | 1110 | 650 | 250 | 450 | 1260 | 1740 | 1485 | 1040 | 1636 | 590 | 235 | 300 | 500 |
| GDR-B60×2/500 | 1160 | 700 | 250 | 450 | 1260 | 1740 | 1485 | 1040 | 1636 | 590 | 235 | 300 | 500 |

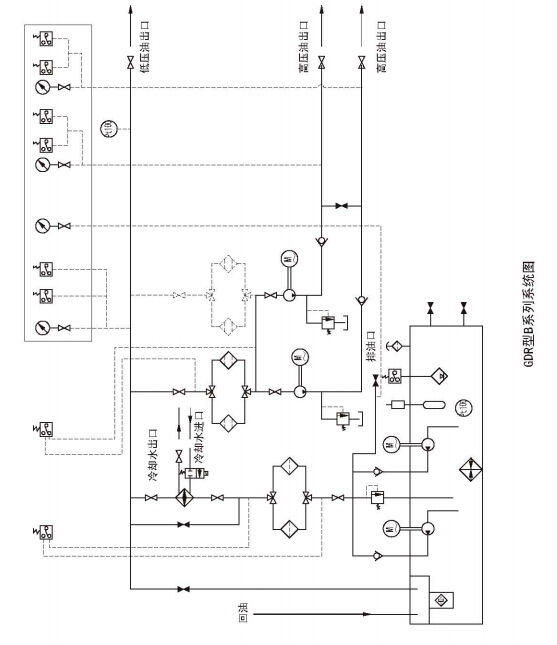

六、系统图

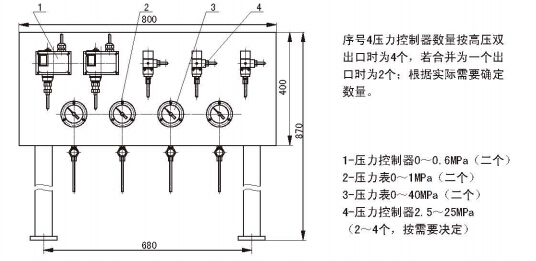

七、仪表盘

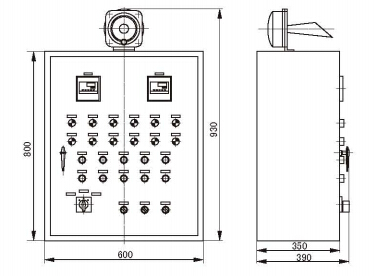

八、电控柜
九、GDR型B系列电控柜外接端子接线图
参阅GDR型A系列电控柜外接端子接线图

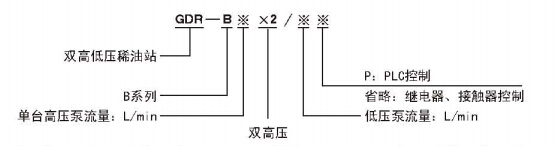

十、型号标注方法
如采用GDR型B系列，高压系统压力31.5MPa，流量40L/min×2，低压系统工作压力≤0.4MPa，流量400L/min，采用继电器、接触器控制的则按如下方法标注：GDR-B40×2/400
