XYZ-GZ型整体式稀油站
一、使用条件
产品适用于润滑介质运动粘度为22～320cSt (相当ISO VG22～320)的稀油循环润滑系统，如冶金、矿山、 建材、能源、交通.轻工、石化等行业的机械设备的稀油润滑。
稀油站的供油压力≤0.4MPa；供油温度40±3。〇；过滤精度0.08～0.12mm；冷却水温度≤3CTC；冷却水压力 0.2～0.3MPa；换热器进油温度为50℃；温降≤8℃；一般般采用电加热。
二、工作原理与结构特点
稀油站工作原理与XYZ-G型相似，但泵装置、冷却器、过滤器等元件均布置于油箱上，为整体式结构，其结构特点及注意点为：
(1)除电控箱外，全部部件均布置在油箱上，能整体吊装，无地脚螺栓，安全运输方便，适合于设备占地面积受限制的场合。
(2)油箱中可设回油磁网一体化过滤装罝，过滤效果好，易清洗、更换，且减少回油落差，节约土建费用。
(3)油箱中电加热器可以采用顶置式安装，节省维护空间，消除漏油现象，且不需油箱放油即能更换电加热器。
(4)油箱上装有铂热电阻P100,可自动控制油箱电加热器的启用或停止，保持油箱温度在最佳范围：还可以控制在油温低时泵不得启动，这对顶置式油泵的安全使用避免空吸有重要意义。
(5)油箱设有人孔，便于清洗和检修。
(6)由于泵装置在油箱上部，泵的吸口位于油面之上，故选用萁通卧式泵时应考虑泵的吸入能力，尤其是使用高粘度油时更需注意，建议选用浸没式螺杆泵为佳。
(7)在油箱上面和侧面应留有足够的检修空间。
三、技术参数
| 参数/型号 | 公称流费L/min | 供油 压力 MPa | 供油温度 ℃ | 过滤 精度 ㎡ | 过滤面积m2 | 电机功率kW | 冷却面积㎡ | 电加热 功率 kW | 油箱 容积 ㎡ | 供油 通径 DN | 回油 通径 DN | 进出水 通径 DN |
| XYZ-200GZ | 200 | ≤0.4 | 40±3 | 0.08～0.12 | 0.52 | 7.5 | 20 | 18 | 5 | 65 | 125 | 65 |
| XYZ-250GZ | 250 | 24 | 24 | 6.3 | ||||||||
| XYZ-400GZ | 400 | 0.83 | 11 | 35 | 36 | 10 | 80 | 150 | 100 | |||
| XYZ-630GZ | 630 | 1.31 | 22 | 50 | 45 | 16 | 100 | 200 | ||||
| XYZ-800GZ | 800 | 2.2 | 30 | 80 | 54 | 20 | 125 | 250 | 125 | |||
| XYZ-1000GZ | 1000 | 72 | 25 |

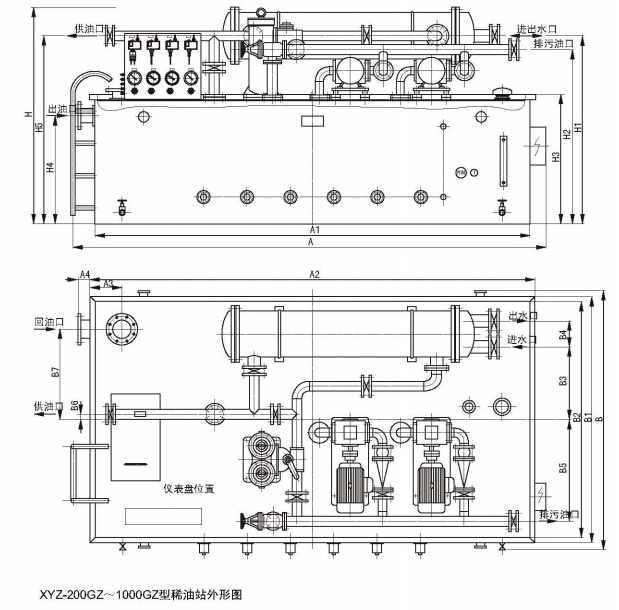

四、外形结构及尺寸
XYZ-200GZ～100GZ型稀油站结构外形尺寸
| 尺数 | A | A1 | A2 | A3 | A4 | B | B1 | B2 | B3 | B4 | B5 | B6 | B7 | H | H1 | H2 | H3 | H4 | H5 |
| XYZ-200GZ | 3550 | 3200 | 3300 | 240 | 100 | 1818 | 1660 | 1560 | 480 | 200 | 660 | 174 | 560 | 2000 | 1720 | 1615 | 1200 | 1000 | 1220 |
| XYZ-250GZ | 3550 | 3200 | 3300 | 240 | 100 | 2038 | 1880 | 1780 | 595 | 200 | 770 | 0 | 700 | 2000 | 1650 | 1700 | 1200 | 1000 | 1650 |
| XYZ-400GZ | 4350 | 4000 | 4100 | 300 | 100 | 2395 | 2280 | 2180 | 672.5 | 235 | 940 | 50 | 840 | 2005 | 1742 | 1618 | 1200 | 1000 | 1742 |
| XYZ-630GZ | 4550 | 4200 | 4300 | 310 | 100 | 2988 | 2700 | 2600 | 900 | 235 | 1110 | 456 | 1040 | 2400 | 2118 | 1918 | 1600 | 1410 | 2118 |
| XYZ-800GZ | 4650 | 4300 | / | 350 | 150 | 3258 | / | 3000 | 1070 | 260 | 1255 | 545 | 1100 | 2500 | 2232 | 2007 | 1600 | 1410 | 2232 |
| XYZ-1000GZ | 5550 | 5200 | / | 350 | 150 | 3258 | / | 3000 | 1070 | 260 | 1255 | 545 | 1100 | 2565 | 2296 | 2071 | 1650 | 1450 | 2296 |

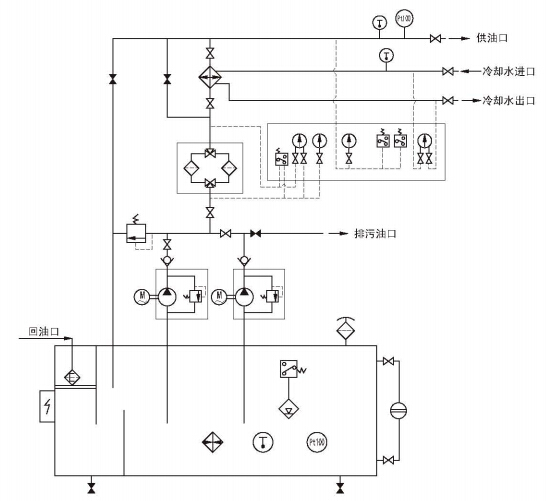

五、XYZ200GZ～1000GZ型稀油站系统图

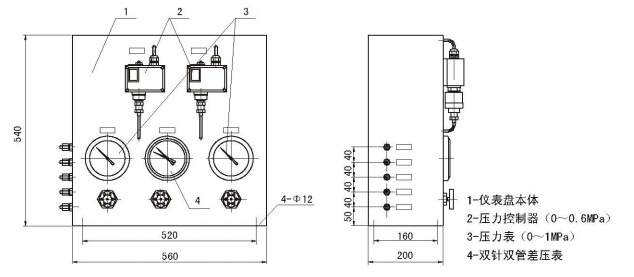

六、XYZ—200GZ～1000GZ型稀油站仪表盘

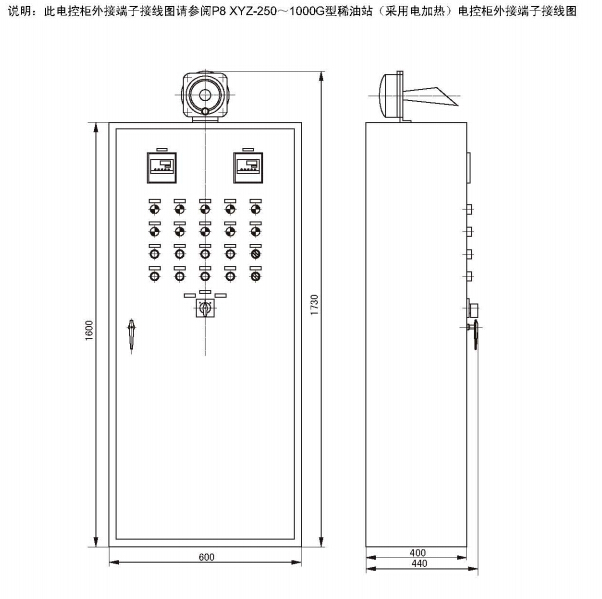

七、XYZ—200GZ～1000GZ型稀油站电控柜

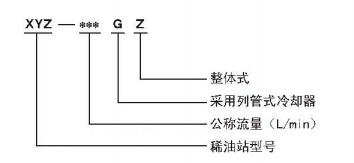

八、型号标注方法
公称流量为400L/min的整体式稀油站标注为：XYZ-400GZ
